XPE泡棉 MSX10
XPE（Cross-linked Polyethylene Foam）是一种通过 化学交联 工艺制成的闭孔聚乙烯泡棉，具有轻质、隔热、缓冲等特性，广泛应用于包装、汽车、建筑等领域。

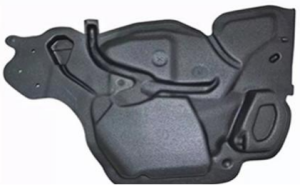

XPE的应用场景及对该产品要求的特殊性能指标、参数要求和该应用场景涉及的工艺：
1.基础物理性能：
参数 | 典型值范围 | 测试标准 | 作用 |
密度 | 60-120 kg/m³ | ISO 845 | 轻量化与强度的平衡 |
厚度 | 1.0-3.0 mm | ISO 23529 | 适应车门钣金间隙 |
拉伸强度 | ≥1.5 MPa | ISO 527-3 | 防止安装或使用中撕裂 |
断裂伸长率 | ≥150% | ISO 527-3 | 贴合车门曲面变形 |
- 防水与耐环境性能
参数 | 典型值范围 | 测试标准 |
水蒸气透过率 | <0.05 g/(m²·24h) | ASTM E96 |
闭孔率 | ≥95% | ASTM D6226 |
耐温范围 | -40℃~120℃ | ISO 6722 |
耐油性（机油浸泡） | 体积变化率<2% | ISO 1817 |
- 粘接与工艺性能
参数 | 典型值范围 | 测试标准 |
剥离强度（与钣金） | ≥1.2 N/mm | ASTM D903 |
阻燃等级 | UL94 HF-1 或 GB 8410 | UL94/GB 8410 |
VOC排放 | 符合汽车厂标准（如PV 3341） | VDA 278 |
制作工艺：吸塑
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 顶棚适配性说明 |
密度 | 60-120 kg/m³ | ISO 845 | 低密度（60-80kg/m³）轻量化，高密度（80-120kg/m³）增强刚性 |
厚度 | 5-15 mm | 实测 | 常规8-10mm（兼顾隔音与空间占用） |
抗拉强度 | 0.8-2.5 MPa | ISO 527 | 防止顶棚蒙皮塌陷 |
断裂伸长率 | 100-300% | ISO 527 | 适应顶棚曲面造型 |
压缩强度 | 30-100 kPa（50%压缩） | ISO 604 | 支撑顶棚结构，抗压抗变形 |
导热系数 | 0.035-0.045 W/(m·K) | ISO 8301 | 隔热性能优于EPE |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适应夏季车顶高温 |
阻燃性 | UL94 HF-1 / GB 8410 | UL94 / 国标 | 垂直燃烧速度≤100mm/min |
吸水率 | ≤1.0%（24h） | ISO 2896 | 闭孔结构防潮，防霉变 |
VOC排放 | 甲醛≤100μg/m³ | VDA 270 | 需通过车企空气质量标准 |
制作工艺：热压成型
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 茶叶包装适配性说明 |
密度 | 25-60 kg/m³ | ISO 845 | 低密度（25-40kg/m³）轻盈便携，高密度（40-60kg/m³）增强保护性 |
厚度 | 2-10 mm | 实测 | 常规3-5mm（兼顾缓冲与空间占用） |
抗拉强度 | 0.5-1.5 MPa | ISO 527 | 防止运输中撕裂 |
断裂伸长率 | 100-250% | ISO 527 | 弹性适应茶叶罐形状 |
压缩永久变形 | ≤15%（50%压缩，22h） | ISO 1856 | 长期受压后恢复性好 |
导热系数 | 0.035-0.045 W/(m·K) | ISO 8301 | 适度隔热，避免温度骤变 |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适应冷链与高温仓储 |
吸水率 | ≤0.5%（24h） | ISO 2896 | 闭孔结构防潮，保护茶叶干燥 |
VOC排放 | 甲醛≤50μg/m³ | GB 4806.7 | 食品接触级安全 |
环保性 | 可回收，无塑化剂 | FDA 21 CFR 177.1520 | 符合茶叶包装卫生标准 |
制作工艺：冲切
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 管道保温适配性说明 |
密度 | 30-100 kg/m³ | ISO 845 | 低密度（30-50kg/m³）用于轻型管道，高密度（60-100kg/m³）用于高温/高压管道 |
厚度 | 10-50 mm | ASTM C518 | 常规20-30mm（低温管道），高温管道需加厚 |
导热系数 | 0.032-0.040 W/(m·K) | ISO 8301 | 优于EPE（0.045-0.055），接近橡塑（0.034-0.038） |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适用常规空调管道（冷冻水≤7℃，热水≤85℃） |
抗拉强度 | 0.8-2.0 MPa | ISO 527 | 防止安装撕裂，纵向抗拉≥1.5MPa |
闭孔率 | ≥90% | ASTM D6226 | 高闭孔率确保防水防潮 |
阻燃性 | B1级（GB 8624） | GB/T 8626 | 离火自熄，氧指数≥32% |
吸水率 | ≤1.0%（24h） | ISO 2896 | 长期防潮，避免冷凝水渗透 |
VOC排放 | 甲醛≤50μg/m³ | GB/T 29899 | 满足室内空气质量要求 |
制作工艺：压花
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 地板垫适配性说明 |
密度 | 50-150 kg/m³ | ISO 845 | 低密度（50-80kg/m³）轻便，高密度（100-150kg/m³）高耐用 |
厚度 | 5-20 mm | 实测 | 家用5-10mm，商用10-20mm |
抗拉强度 | 0.8-2.5 MPa | ISO 527 | 防撕裂，延长使用寿命 |
断裂伸长率 | 100-300% | ISO 527 | 高弹性，踩踏舒适 |
压缩永久变形 | ≤15%（50%压缩，22h） | ISO 1856 | 长期受压后回弹恢复性好 |
导热系数 | 0.035-0.045 W/(m·K) | ISO 8301 | 适度隔热，冬季保暖 |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适应地暖环境（≤60℃） |
防滑性 | 静摩擦系数≥0.6 | ASTM D1894 | 表面压花或复合防滑层 |
吸水率 | ≤1.0%（24h） | ISO 2896 | 闭孔结构防潮，易清洁 |
VOC排放 | 甲醛≤50μg/m³ | GB/T 29899 | 满足室内环保标准 |
环保性 | 可回收，无塑化剂 | RoHS / REACH | 通过SGS认证 |
制作工艺：压花
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 瑜伽垫适配性说明 |
密度 | 50-120 kg/m³ | ISO 845 | 低密度（50-80kg/m³）轻便，高密度（80-120kg/m³）增强支撑 |
厚度 | 3-15 mm | 实测 | 初学者8-10mm，专业者3-6mm |
抗拉强度 | 0.8-2.5 MPa | ISO 527 | 防撕裂，延长使用寿命 |
断裂伸长率 | 100-300% | ISO 527 | 高弹性，适应大幅动作 |
压缩永久变形 | ≤15%（50%压缩，22h） | ISO 1856 | 长期使用不易塌陷 |
回弹率 | ≥50% | ASTM D3574 | 提供动作稳定性 |
防滑性 | 静摩擦系数≥0.6 | ASTM D1894 | 表面压花或复合防滑层 |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适应室内外温差 |
吸水率 | ≤1.0%（24h） | ISO 2896 | 闭孔结构防汗防霉 |
VOC排放 | 甲醛≤50μg/m³ | GB/T 29899 | 满足室内环保标准 |
环保性 | 可回收，无塑化剂 | RoHS / REACH | 通过SGS认证 |
制作工艺：模压成型
物性参数：
性能参数 | 典型值/范围 | 测试标准 | 运动护具适配性说明 |
密度 | 60-200 kg/m³ | ISO 845 | 低密度（60-100kg/m³）轻量化，高密度（120-200kg/m³）高抗冲击 |
厚度 | 5-30 mm | 实测 | 护膝/护肘10-20mm，护胫20-30mm |
抗拉强度 | 1.0-3.0 MPa | ISO 527 | 防止运动撕裂，耐用性强 |
断裂伸长率 | 150-350% | ISO 527 | 高弹性，贴合关节活动 |
压缩强度 | 50-200 kPa（50%压缩） | ISO 604 | 吸收冲击能量（如跌倒缓冲） |
回弹率 | ≥60% | ASTM D3574 | 快速恢复形状，提供持续保护 |
耐温性 | -40℃~+85℃（短期105℃） | ASTM D746 | 适应户外高低温环境 |
吸水率 | ≤1.0%（24h） | ISO 2896 | 闭孔结构防汗防臭 |
VOC排放 | 甲醛≤50μg/m³ | GB/T 29899 | 直接接触皮肤安全 |
环保性 | 可回收，无塑化剂 | RoHS / REACH | 通过SGS认证 |
制作工艺：模压成型
